interruptor rotativo do liquidificador 12A

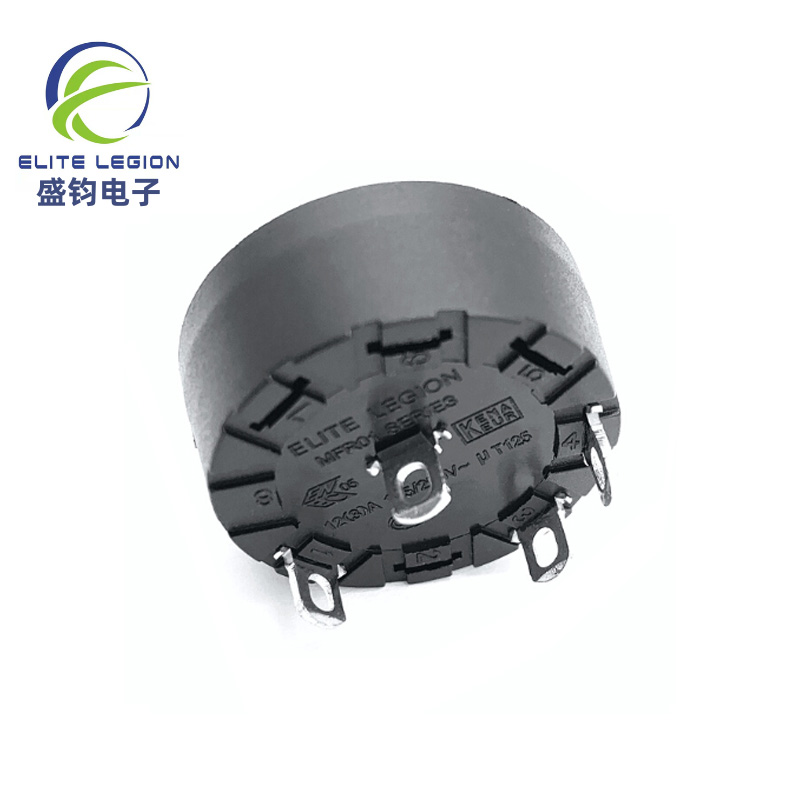

  • interruptor rotativo do liquidificador 12Ainterruptor rotativo do liquidificador 12A

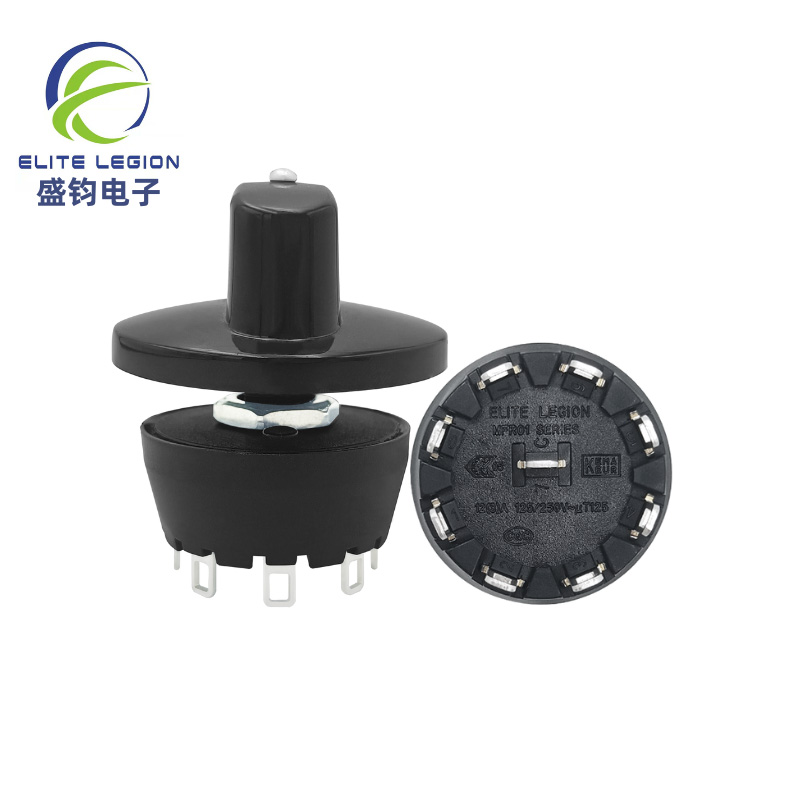

  • interruptor rotativo do liquidificador 12Ainterruptor rotativo do liquidificador 12A

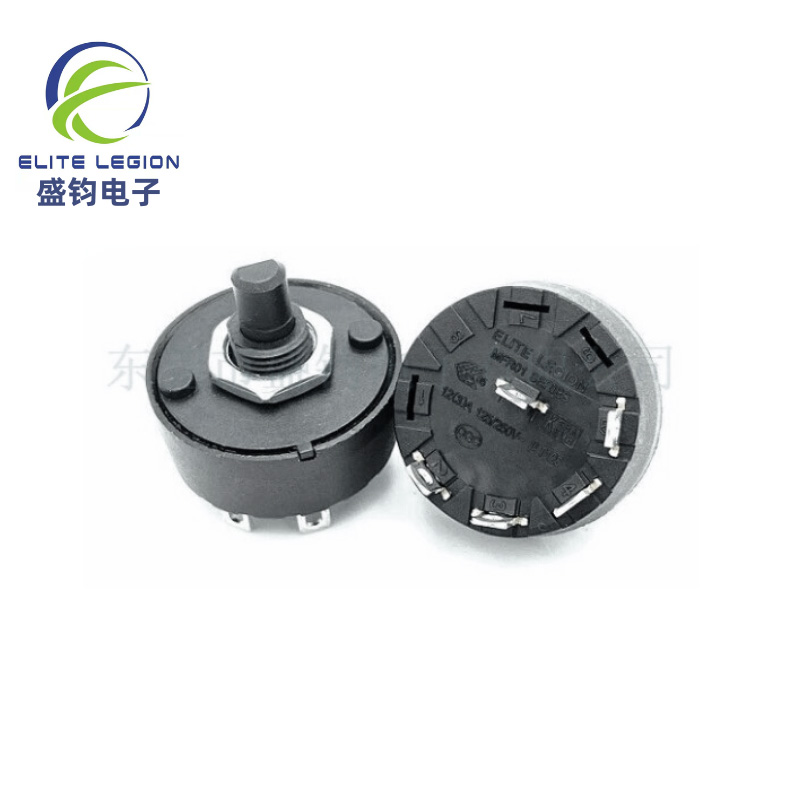

  • interruptor rotativo do liquidificador 12Ainterruptor rotativo do liquidificador 12A

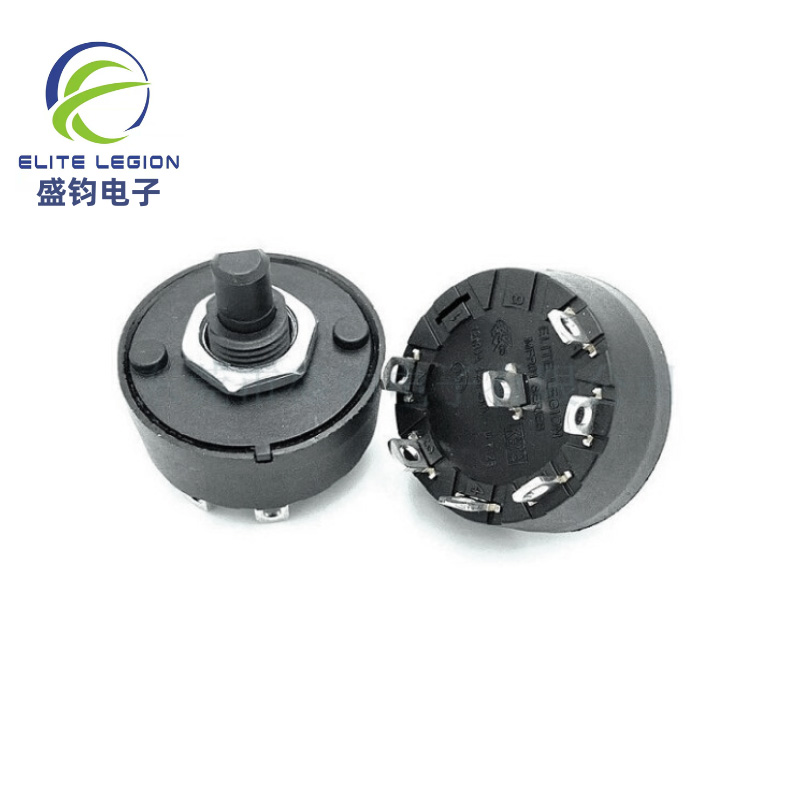

  • interruptor rotativo do liquidificador 12Ainterruptor rotativo do liquidificador 12A

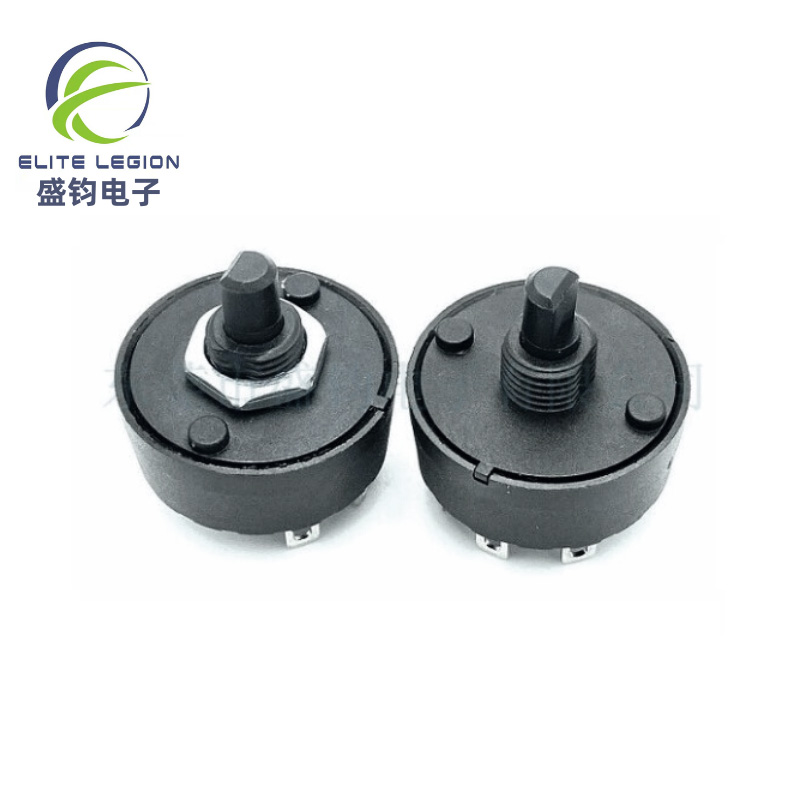

  • interruptor rotativo do liquidificador 12Ainterruptor rotativo do liquidificador 12A

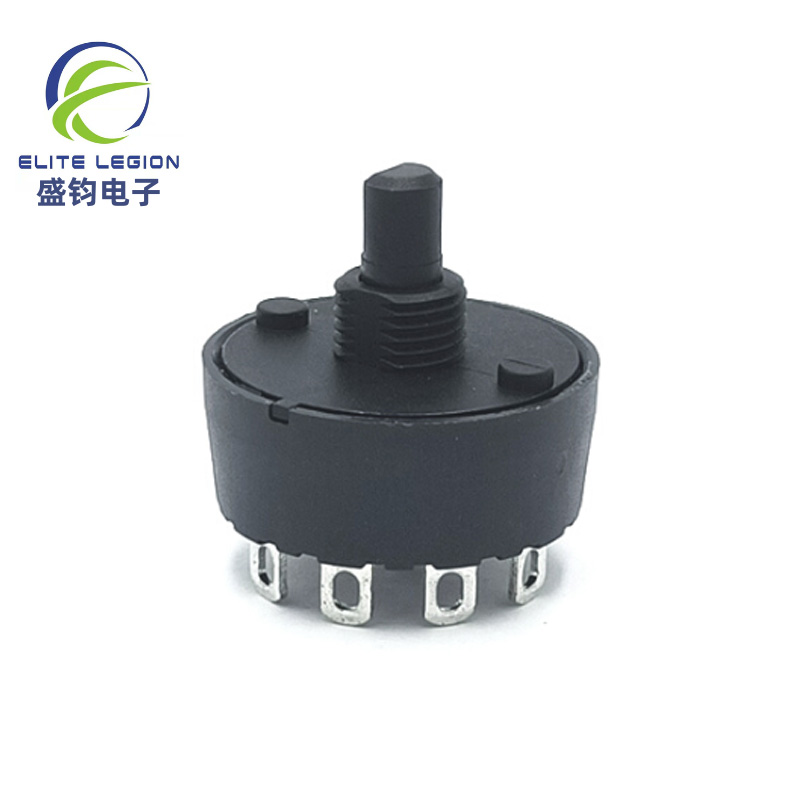

  • interruptor rotativo do liquidificador 12Ainterruptor rotativo do liquidificador 12A

interruptor rotativo do liquidificador 12A

ELITE LEGION é um dos famosos fabricantes e fornecedores de chave rotativa para liquidificador 12A na China. Nossa fábrica é especializada na fabricação de interruptores rotativos, bem-vindo ao comprar interruptores rotativos da ELITE LEGION, os interruptores rotativos são de segurança aprovados pela ENEC, CB e CQC. Se você estiver interessado neste interruptor rotativo do liquidificador com ângulo de rotação 12A de 45 °, entre em contato conosco, iremos fornecer-lhe um bom serviço e preços com desconto de fábrica.

Enviar consulta

Descrição do produto

As chaves rotativas do liquidificador ELITE LEGION são feitas de material de náilon PA66 resistente ao fogo, que atende ao padrão UL94V-0, e a vida elétrica desta chave rotativa pode atingir o padrão de 10.000 ciclos. Esta chave rotativa 12A pode ser usada para muitos produtos, como liquidificador, espremedor de frutas, brinquedo, moedor de carne, ventilador... Bem-vindo ao interruptor rotativo de liquidificador de alta qualidade personalizado ou no atacado de nossa fábrica a qualquer momento. Forneceremos preços com desconto de fábrica para nossos produtos.


Especificação do produto do interruptor rotativo do liquidificador ELITE LEGION 12A:

Marca

LEGIÃO DE ELITE

Modelo

Série MFR01

Avaliação

12(3)A125/250V T125μ

Ângulo de Rotação

45°

Diâmetro

32 mm / 29 mm

Tipo de função

Função normal e Função Momentânea

Contato Inicial Resistência

50mΩ Máx.

Isolamento Resistência

100MΩ Mínimo 500VCC

Suportar Tensão

1KVAC/min

Vida Elétrica

10.000 ciclos mínimos


Desenho de especificação do interruptor rotativo de 32 mm de diâmetro (usando a função normal 2 posições 1 velocidade como exemplo)

12A Blender Rotary Switch


Desenho de especificação do interruptor rotativo de 29 mm de diâmetro (usando a função normal 2 posições 1 velocidade como exemplo)

12A Blender Rotary Switch


Recurso e aplicação do interruptor rotativo do liquidificador ELITE LEGION 12A:

Função normal:

2 posições 1 velocidade: OFF-1

3 posições 2 velocidades: OFF-1-2

4 posições 3 velocidades: OFF-1-2-3

5 posições 4 velocidades: OFF-1-2-3-4

6 posições 5 velocidades: OFF-1-2-3-4-5

7 posições 6 velocidades: OFF-1-2-3-4-5-6

8 posições 7 velocidades: OFF-1-2-3-4-5-6-7

8 posições 8 velocidades: OFF-1-2-3-4-5-6-7-OFF...(rotação de 360°)


Função Momentânea (Sem bloqueio):

3 posições 2 velocidades: Pausa-OFF-1

4 posições 3 velocidades: Pausa-OFF-1-2

5 posições 4 velocidades: Pausa-OFF-1-2-3

6 posições 5 velocidades: Pausa-OFF-1-2-3-4

7 posições 6 velocidades: Pausa-OFF-1-2-3-4-5

Os interruptores giratórios de 12A com ângulo de rotação de 45 ° têm sido amplamente utilizados em liquidificadores, espremedores de frutas, FFU, moedores de carne, refrigeradores de ar, brinquedos, iluminação, etc.


Detalhes do interruptor rotativo do liquidificador ELITE LEGION 12A:

12A Blender Rotary Switch


Perguntas e respostas

P: Você pode me dar amostras para testar e quantas amostras?

R: Sim, podemos fornecer amostras grátis, com frete e impostos pagos pelo comprador. Normalmente, as amostras grátis são de 1 a 10 unidades. P: Qual é o prazo de entrega?

A: 3-7 dias para amostras; 15-30 dias para produtos em lote.

P: Existe um custo de envio barato para o nosso país?

R: Para pedidos pequenos, expresso será melhor, e para pedidos em grandes quantidades, o envio por mar é melhor, mas leva muito tempo.

P: Qual é o seu MOQ?

R: Em geral, nosso MOQ é de 500 unidades, será mais conveniente e seguro na embalagem. Claro, pode ser negociável de acordo com a sua situação.

P: Você pode aceitar OEM ou ODM?

R: Sim, podemos aceitar OEM e ODM, mas ofereça sua certificação de autorização.


Usando dicas

1 Durante a soldagem, qualquer pressão aplicada aos terminais pode causar condições como frouxidão, deformação dos terminais e degradação elétrica.

2 Para um segundo trabalho de soldagem, prossiga com a soldagem após recuperar a temperatura ambiente. O aquecimento contínuo pode causar soltura, deformação dos terminais e degradação elétrica.

3 Durante a soldagem, o fluxo solúvel em água pode causar corrosão nos interruptores.

4 Não limpe com água.

5 Após a montagem final como um produto completo, certifique-se de que não há gases/materiais de erosão liberados de peças/materiais periféricos, pois isso pode causar falha de contato dos interruptores.

6 Mantenha-o armazenado sob temperatura e umidade normais e evite a luz solar direta e gases de erosão. Os produtos certamente serão usados ​​dentro de 6 meses.

7 Para pequenas quantidades retiradas das embalagens principais, guarde-as em sacos plásticos e lacrados. E armazene-o no ambiente mencionado.
